DOPRAVNÍ CESTY - HELWAN EGYPT - pro TS Plzeň, a.s. Plzeň

Projekce a konstrukce:			2015
Uživatel:			HELWAN Egypt.

Charakteristika výrobku:

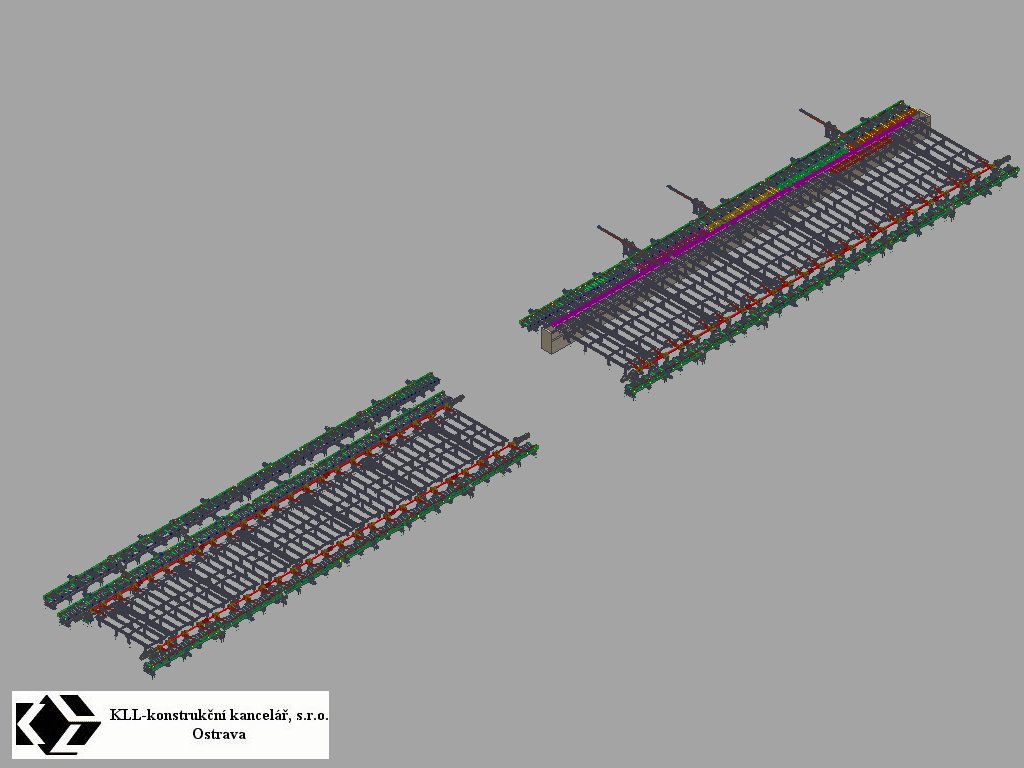

Dopravní cesty tvoří technologická zařízení zajišťující dopravu bramy do stolice duo, ochlazení vyválcované ploštiny a její dopravu do frézovací linky a stolice kvarto ve válcovně mědi a jejich slitin HELWAN- EGYPT.

*Parametry dopravníků u dua:*
Délka válečkového dopravníku vstup	39,2	m
Délka válečkového dopravníku výstup	39,7	m
Počet segmentů válečkového dopravníku (vstup+výstup)	7+7	ks
Výkon instalovaný na jednom segmentu	7,5	kW
Rychlost vstupního válečkového dopravníku	max 1,5	m/s
Průměr válečku	170	mm
Délka těla válečku	500	mm

*Parametry dopravníků u kvarta:*
Délka válečkového dopravníku	39,5	m

Počet segmentů válečkového dopravníku	6	ks
Výkon instalovaný na jednom segmentu	7,5	kW
Rychlost vstupního válečkového dopravníku	max 1,5	m/s
Průměr válečku	170	mm
Délka těla válečku	500	mm

*Parametry dopravníků u frézovací linky:*
Délka válečkového dopravníku vstup	39,5	m
Délka válečkového dopravníku výstup	39,5	m
Počet segmentů válečkového dopravníku (vstup+výstup)	6+6	ks
Výkon instalovaný na jednom segmentu	1,1	kW
Rychlost vstupního válečkového dopravníku	max 0,16	m/s
Průměr válečku	170	mm
Délka těla válečku	500	mm

*Parametry dopravníků u frézovací linky:*
Délka řetězového dopravníku před linkou	7350	mm
Délka řetězového dopravníku za linkou	6000	mm
Počet ploštin na řetězovém dopravníku	10	ks
Rychlost posunu ploštin na řetězovém dopravníku	0,1	m/s
Výkon pohonů řetězového dopravníku	0,1	m/s
Výkon pohonů řetězového dopravníku	2x4	kW

*Parametry stavitelných středících pravítek:*
Maximální rozevření svislých válečků středících pravítek	550	mm
Minimální rozevření svislých válečků středících pravítek	250	mm
Rychlost pohybu svislých válečků při středění	0,1	m/s
Rychlost výškového stavění pravítek	0,1	m/s
Hydraulický válec pro středění svislých válečků	2x40/25x150
Hydraulický válec pro svislý posun	1x50/28x150
Tlak v hydraulickém válci	16	MPa

*Parametry pevných pravítek:*
Maximální rozevření svislých válečků středících pravítek	550	mm
Minimální rozevření svislých válečků středících pravítek	250	mm
Rychlost pohybu svislých válečků při středění	0,1	m/s
Hydraulický válec pro středění svislých válečků	2x40/25x150
Tlak v hydraulickém válci	16	MPa

*Parametry sestavy roštů:*
Hydraulické válce pro ovládání chladícího stolu	3x90/50x370
Rychlost zvedání (spouštění) chladícího stolu	0,1	m/s
Počet chladících stolů v sestavě	3	ks
Tlak v hydraulickém válci	16	MPa

*Parametry tlaček:*
Výkon pohonné jednotky tlačky	1,1	kW
Zdvih tlačky	2,6	m
Počet tlaček	3	ks

*Parametry ukládacích pák:*
Výkon motorů ukládacích pák	2x11	kW
Rychlost otočení pák	180°/10s

KLL-konstrukční kancelář, s.r.o.
Ostrava

REFERENČNÍ LIST
Vyrobeno podle projekční a dílenské dokumentace KLL
