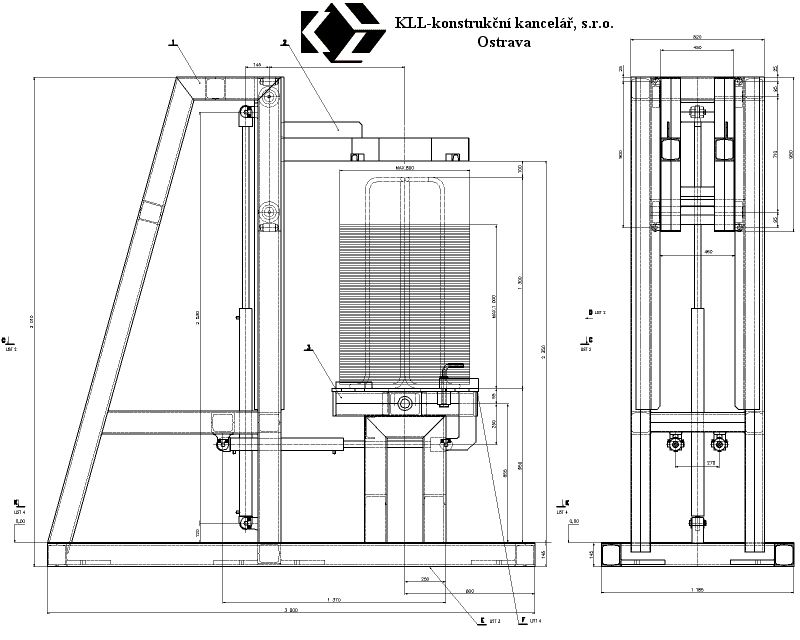

SVISLÝ LIS NA SVITKY DRÁTU - pro ŽDB Bohumín
| Kontrakt uzavřen: | duben 2005 | |||
| Projekce a konstrukce: | květen 2005 | |||
| Výroba: | červen 2005 |
| Charakteristika výrobku: |
Svislý lis na svitky drátu je určen pro
stlačení svitku drátu navinutém na stojanu před jeho stažením ocelovými
pásky. Zařízení je tvořeno následujícími základními strojními uzly:
|
| Parametry zařízení: | ||||||
| Max. hmotnost svitku | 1000 | kg | ||||
| Max. výška svitku | 1000 | mm | ||||
| Max. průměr svitku | 800 | mm | ||||
| Min. výška svitku po stlačení | 300 | mm | ||||
| Zdvih vozíku | 1100 | mm | ||||
| Rychlost zdvihu vozíku | 73 | mm/s | ||||
| Max. vyklopení svitku | 95 | ° | ||||
| Rychlost klopení svitku | 9,5 | °/s | ||||
| Max. lisovací síla | 5 | kN | ||||
| Hmotnost zařízení | 2080 | kg |
 KLL-konstrukční
kancelář, s.r.o.Ostrava |
REFERENČNÍ
LIST Vyrobeno podle projekční a dílenské dokumentace KLL |
