ZAŘÍZENÍ PRO MONTÁŽ A DEMONTÁŽ LOŽISKOVÝCH TĚLES PRACOVNÍCH A OPĚRNÝCH VÁLCŮ VÁLCOVACÍ STOLICE - pro NH, a.s. - Ostrava
| Kontrakt uzavřen: | prosinec 1998 | |||
| Projekce a konstrukce: | prosinec 1998 až březen 1999 | |||
| Dodavatel: | ICM, a.s. Ostrava, 1999 | |||
| Zahájení provozu: | NH, a.s. Ostrava, 1999 |
| Charakteristika výrobku: |

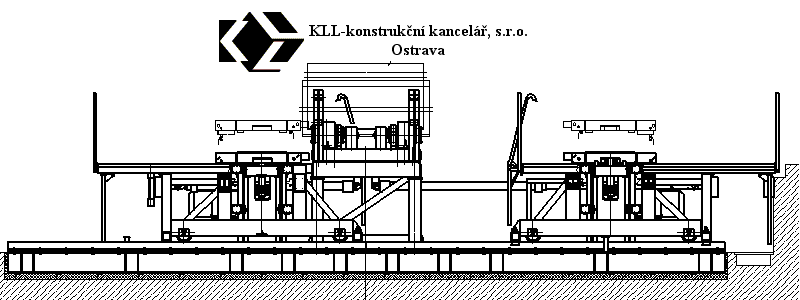

| Zařízení umožňuje
montáž a demontáž ložiskových těles pracovních a
opěrných válců válcovací stolice Kvarto-Minihuť
NHO. Je instalováno v dílně válců. Zařízení se skládá ze stojanu s polohovadlem, ve kterém je uložen válec s ložiskovými tělesy. Válec v polohovadle je možno motoricky otáčet. Ložiska se stahují a nasazují pomocí dvou montážních vozíků pojíždějících po kolejišti. V tomto vozíku, který je poháněn hydraulickým válcem, je usazen zvedací stůl, jež je zvedán šroubovými zvedáky. Na zvedacím stole je uložen příčný stůl, který složí k uchycení ložiskových těles. Tento příčný stůl je možno ručně natáčet a klopit v rozsahu potřebném pro snadnou montáž a demontáž. |
| Parametry zařízení: | ||||||
| Max. nosnost polohovadla | 100 | t | ||||
| Max. nosnost montážního vozíku | 25 | t | ||||
| Délka pojezdu montážního vozíku | 2 200 | mm | ||||
| Pohon pojezdu montážního vozíku | přímočarý | |||||
| hydromotor | ||||||
| Max. zdvih zvedacího stolu | 500 | mm |
 KLL-konstrukční
kancelář, s.r.o.Ostrava |
REFERENČNÍ
LIST Vyrobeno podle projekční a dílenské dokumentace KLL |
