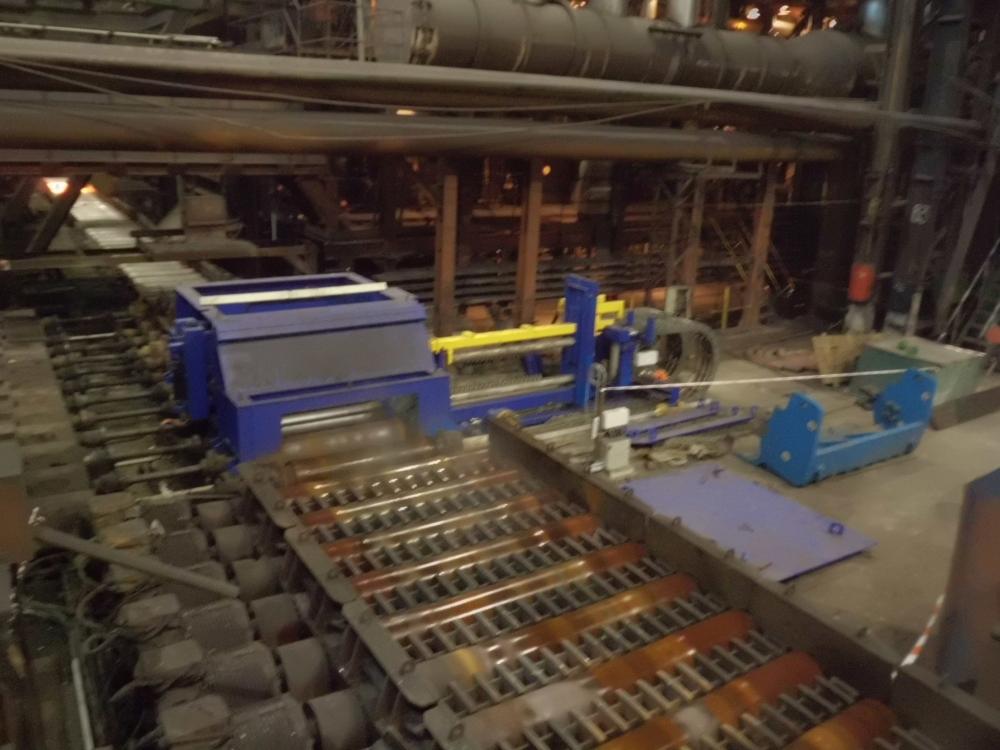

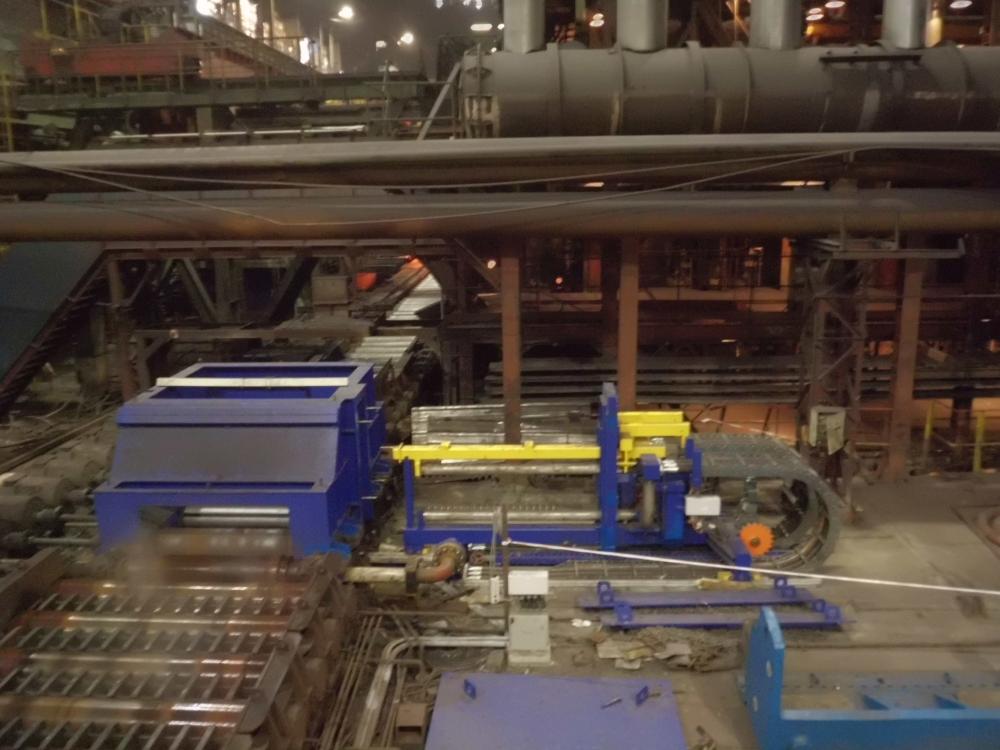

REKONSTRUKCE OSTŘIKU OKUJÍ - Uralskaja Stal - Novotroick - pro BKB Metal, a.s. Ostrava
| Projekce a konstrukce: | 2011 | |||
| Uživatel: | Uralskaja Stal - Novotroick |
| Charakteristika výrobku: |
| Zařízení ostřiku okují jsou určena pro
odstranění
zbylých okují z horního a spodního povrchu bramy po jejím
vyjmutí z
ohřívací pece, respektive po jejím vyjetí z boxu ostřiku za
pecí. |
| Parametry ostřiku za pecí : | ||||||
|
Spodní kolektor
|
||||||
| Velikost trubky kolektoru | TR KR 139,7x17,5 | |||||
| Typ trysky | SCALEMASTER HP 682.808.27 | |||||
| Výrobce trysky | LECHLER | |||||
| Počet trysek | 20 | |||||
| Spotřeba vody na kolektor | 2036,5 | l/min | ||||
| Horní kolektor | ||||||
| Velikost trubky kolektoru | TR KR 139,7x17,5 | |||||
| Typ trysky | SCALEMASTER HP 682.808.27 | |||||
| Výrobce trysky | LECHLER | |||||
| Počet trysek | 20 | |||||
| Spotřeba vody na kolektor | 2036,5 | l/min | ||||
| Celková spotřeba vody | 4073 | l/min | ||||
| Tlak ostřikové vody | 20 | MPa | ||||
| Délka pojezdu vozíku kolektorů | max.3000 | mm | ||||
| Rychlost pojezdu vozíku kolektorů | 0,11 | m/s | ||||
| Počet pohonů pojezdu vozíku kolektoru | 1 | ks | ||||
| Výkon el.motoru pohonu pojezdu vozíku kolektorů | 0,75 | kW | ||||
| Otáčky el.motoru pohonu pojezdu vozíku kolektorů | 1400 | ot/min | ||||
| Převod skříně pohonu pojezdu vozíku kolektorů | i=294 | |||||
| Počet pohonů zvedání horního kolektoru | 2 ks elektrický válec | |||||
| Nosnost elektrického válce | 15 | kN | ||||
| Rychlost zvedání (spouštění) horního kolektoru | 20 | mm/s | ||||
| Zdvih horního kolektoru | max.200 | mm |
| Parametry ostřiku před stolicí DUO : | ||||||
|
Spodní kolektor
|
||||||
| Velikost trubky kolektoru | TR KR 139,7x17,5 | |||||
| Typ trysky | SCALEMASTER HP 682.808.27 | |||||
| Výrobce trysky | LECHLER | |||||
| Počet trysek | 20 | |||||
| Spotřeba vody na kolektor | 2036,5 | l/min | ||||
| Horní kolektor | ||||||
| Velikost trubky kolektoru | TR KR 139,7x17,5 | |||||
| Typ trysky | SCALEMASTER HP 682.808.27 | |||||
| Výrobce trysky | LECHLER | |||||
| Počet trysek | 20 | |||||
| Spotřeba vody na kolektor | 2036,5 | l/min | ||||
| Celková spotřeba vody | 4073 | l/min | ||||
| Tlak ostřikové vody | 20 | MPa | ||||
| Počet pohonů zvedání horního kolektoru | 2 ks elektrický válec | |||||
| Nosnost elektrického válce | 15 | kN | ||||
| Rychlost zvedání (spouštění) horního kolektoru | 20 | mm/s | ||||
| Zdvih horního kolektoru | max. 200 | mm |
 KLL-konstrukční
kancelář, s.r.o.Ostrava |
REFERENČNÍ
LIST Vyrobeno podle projekční a dílenské dokumentace KLL |
