UNIVERZÁLNÍ TRAMVAJOVÝ PODVOZEK - pro SKD TRADE, a.s. Praha

Kontrakt uzavřen:     únor 2005
Projekce a konstrukce:     březen až červen 2005



Charakteristika výrobku:
          Nový univerzální podvozek vychází z původních podvozků tramvají RT8D5M a T6A5. Do podvozku jsou dále zapracovány následující úpravy:
  • zakomponování nové konzoly kyvného ramene
  • vložení příčných tlumičů mezi kolébku a rám podvozku včetně úpravy kolébky
  • přenos podélných sil ojnicemi včetně úprav stávajících konzol na půlrámech
  • zkrácení konzoly brzdiče a jeho příslušenství
  • nové řešení příčného dorazu kyvného ramene
  • úprava sekundárního vypružení
  • úprava spodní konzoly svislého tlumiče
  • úprava příčného dorazu v sekundáru na vůli min. 10 mm
  • sjednocení tloušťky horní pásnice půlrámu na 15 mm a dolní pásnice na 12 mm
  • vytvoření pouze jediného provedení půlrámu, který je na rozdíl od původního provedení po svaření a před opracováním žíhaný
        Univerzální tramvajový podvozek byl zhotoven pod vedením SKD TRADE, a.s. a jsou na něm uplatněny užitné vzory zapsané v rejstříku Úřadu průmyslového vlastnictví ČR.

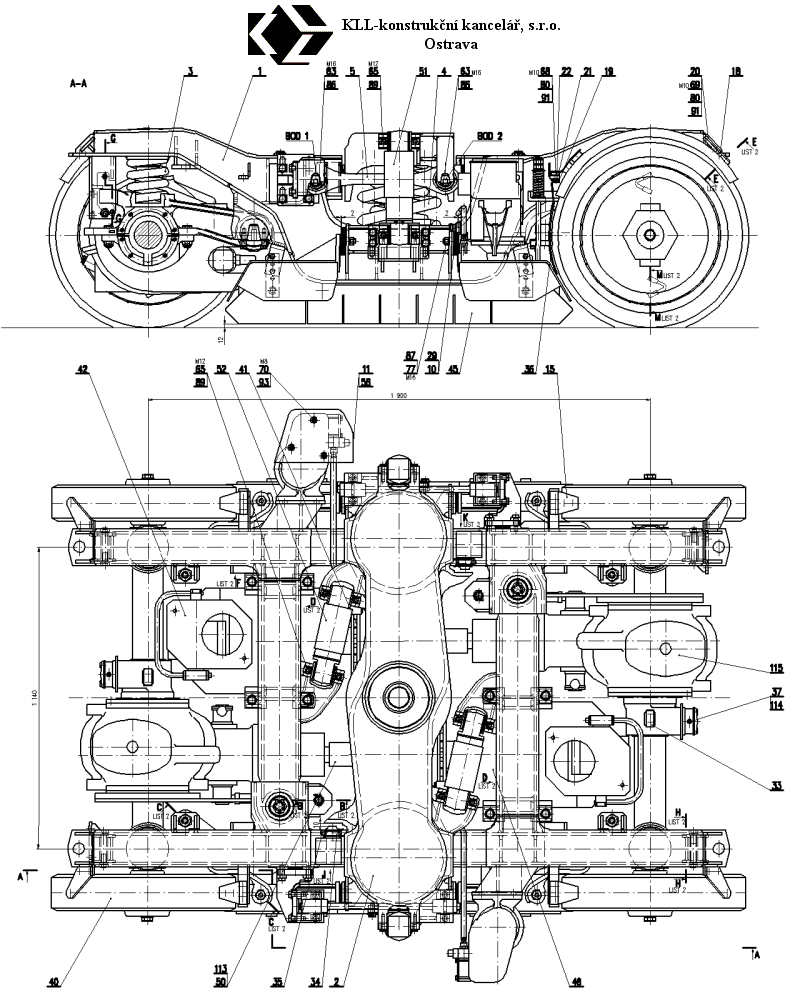

Univerzální tramvajový podvozek













KLL-konstrukční kancelář, s.r.o.
Ostrava		 REFERENČNÍ LIST
Vyrobeno podle projekční a dílenské dokumentace SKD a KLL
