VYHAZOVAČ TRNŮ - VVT Vítkovice - pro BKB Metal, a.s. Ostrava
| Projekce a konstrukce: | 2007 | |||
| Uživatel: | VVT Vítkovice |
| Charakteristika výrobku: |

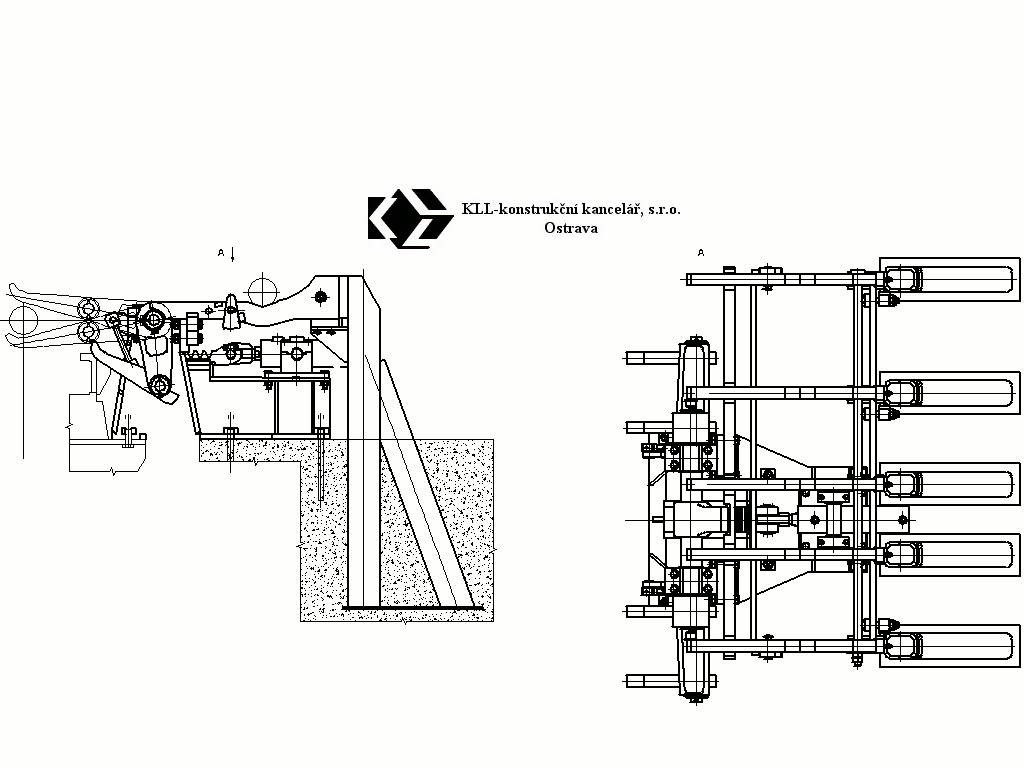

| Zařízení vyhazovače trnů slouží k přesunu trnů z podavače trnů
na rošt, odkud je trn vyzvednut transportním zařízením a přemístěn do chladící vany. Zařízení se skládá z těchto základních strojních dílů - stojany, rošt, rameno pravé a levé, sestavy páky pravé a levé, táhla, hřídel, ozubený segment a hřeben, hydroválec. |
| Parametry zařízení: | ||||||
| Pracovní tlak | 17 | MPa | ||||
| Zdvih | 446 | mm | ||||
| Max. síla hydroválce | 340 | kN | ||||
| Rychlost zdvihu | 100 | mm/s | ||||
| Max. hmotnost trnu | 3800 | kg | ||||
| Max. délka trnu | 4400 | mm |
 KLL-konstrukční
kancelář, s.r.o.Ostrava |
REFERENČNÍ
LIST Vyrobeno podle projekční a dílenské dokumentace KLL |
