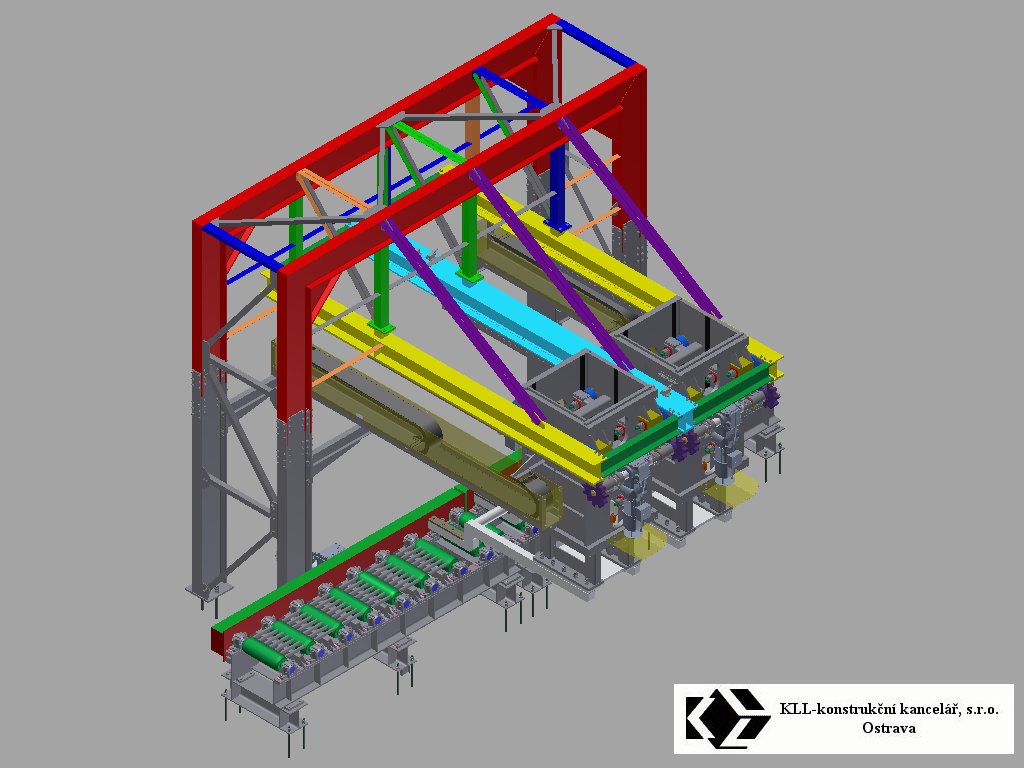

VÝSTUPNÍ MANIPULÁTOR KROKOVÉ PECE - pro Vítkovice Mechanika a.s.
| Projekce a konstrukce: | 2016 | |||
| Uživatel: | Helwan - Egypt |
| Charakteristika výrobku: |
| Výstupní manipulátor je zařízení určené pro vytažení ohřáté bramy z krokové pece a její přesun a uložení na dopravníky u stolice DUO. |
| Parametry zařízení: | ||||||
| Rozměry Cu bramy | 175x340x3650 | mm | ||||
| Hmotnost Cu bramy | 1850 | kg | ||||
| Rozměry GMCS bramy | mm | |||||
| Hmotnost GMCS bramy | 120 | kg | ||||
| Délka pojezdu manipulátoru | 3070 | mm | ||||
| Rychlost pojezdu manipulátoru | 0,3 | m/s | ||||
| Výkon motoru pojezdu manipulátoru | 2,2 | kW | ||||
| Velikost zdvihu nakládacího ramene manipulátoru | 550 | mm | ||||
| Rychlost zdvihu nakládacího ramene manipulátoru | 0,07 | m/s | ||||
| Hydraulický válec zdvihu nakládacího ramene | Hydraulics ZH2T-70/45x550-R-3-607C-207 |
 KLL-konstrukční
kancelář, s.r.o.Ostrava |
REFERENČNÍ
LIST Projekční dokumentace KLL |
