ZAVÁŽECÍ VŮZ A PŘEKLADAČ BRAM - Měď Povrly, a.s. - pro Thermal Project
| Projekce a konstrukce: | 2006 | |||
| Uživatel: | Měď Povrly, a.s. |
| Charakteristika výrobku: |
| Zavážecí vozy a překladač bram
jsou určeny pro přesun bram v krokové peci a přesun bram

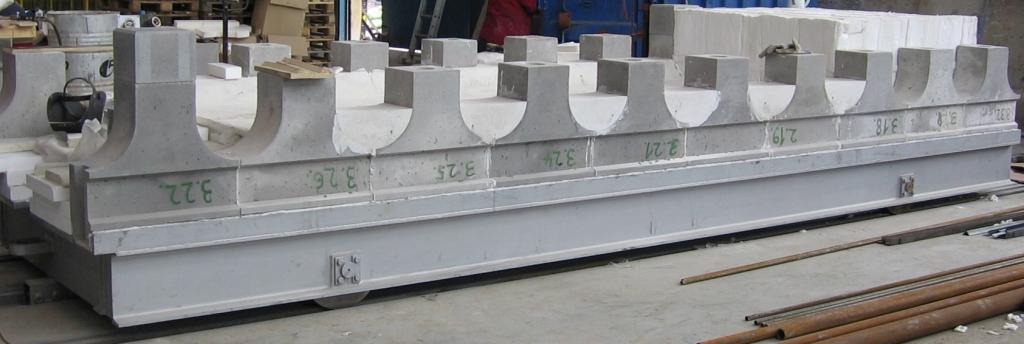

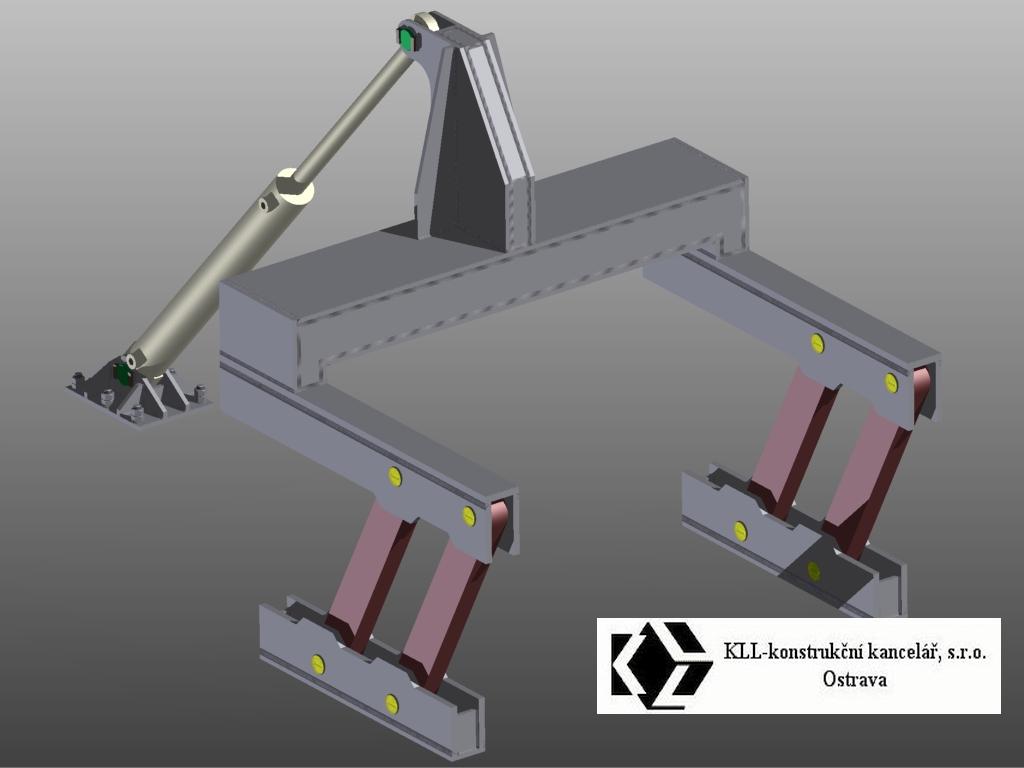

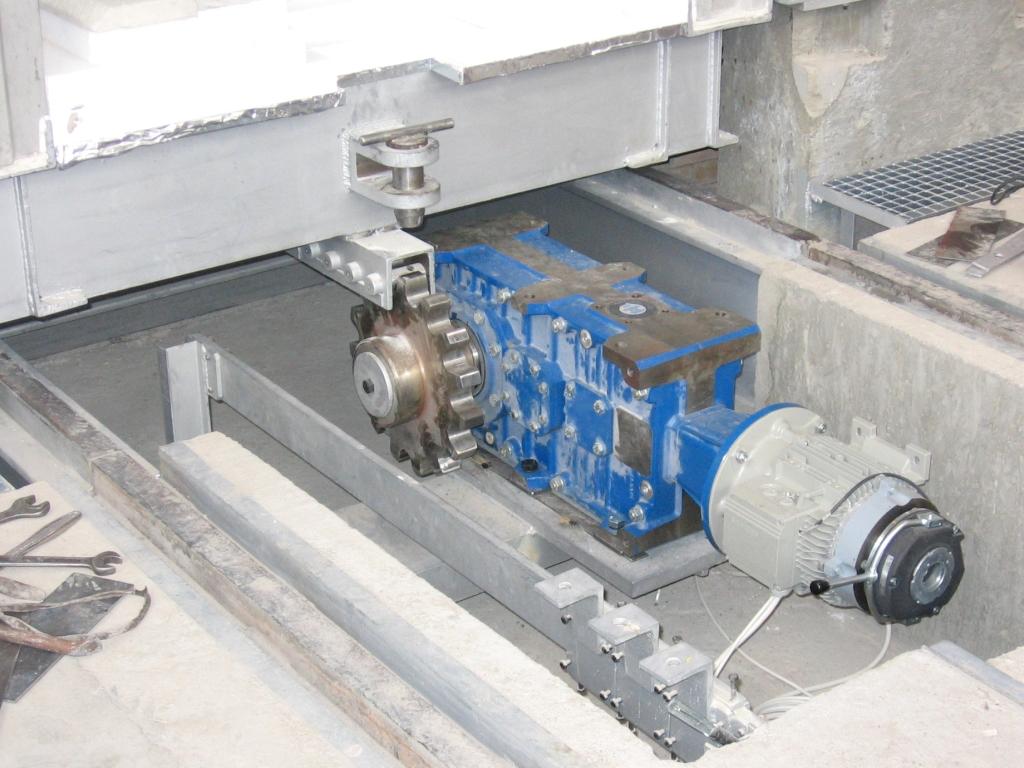

z krokové pece na válečkový dopravník. Sestava vozů je tvořena dvěmi samostatnými vozy, které jsou vzájemně spojeny čepem. Na horní ploše rámu vozu jsou přivařeny profily U pro uložení betonových bloků, na které jsou ukládány bramy. Pohon vozů tvoří kuželočelní převodová skříň s připojeným přírubovým brzdovým elektromotorem. Na výstupním hřídeli převodové skříně je nasazeno cévové kolo, které zabírá s cévami v cévové tyči na vozech a tím zajišťuje pojezd vozů po kolejišti. Překladač bram je tvořen základem, rámem překladače a rameny. Základ překladače bram je svařenec z plechů ukotvený v betonovém podloží haly. Rám překladače je svařenec z plechů, na který jsou ukládány bramy. Spojnici mezi základem a rámem překladače tvoří čtyři sestavy ramen. Celý tento systém vytváří paralelogram, který je poháněn hydraulickým válcem. Při vysunuté pístnici hydraulického válce je rám překladače v horní poloze a umožňuje převzetí bramy z vozů, při zatažené pístnici hydraulického válce je rám překladače ve spodní poloze a umožňuje převzetí bramy válečkovým dopravníkem. |
| Parametry zařízení: | ||||||
| Vozy: | ||||||
| Nosnost vozů | 20 | t / 1 vůz | ||||
| Hmotnost vozů | 3 | t / 1 vůz | ||||
| Rychlost pojezdu | 0,15 | m/s | ||||
| Externí pohonná jednotka | brzdový el. motor 5,5 | kW | ||||
| Překladač bram: | ||||||
| Hmotnost překládané bramy | 4 | t | ||||
| Hmotnost překladače | 2800 | kg | ||||
| Rychlost překládání | 100 | mm/s | ||||
| Pohon překladače | hyhr. válec f140xf80-1200 |
 KLL-konstrukční
kancelář, s.r.o.Ostrava |
REFERENČNÍ
LIST Vyrobeno podle projekční a dílenské dokumentace KLL |
