ZVEDÁK NÁDOBY POJÍZDNÉHO MÍSIČE 500 t (STUDIE)- pro INVESTCOM, a.s. - Ostrava
| Kontrakt uzavřen: | květen 2005 | |||
| Projekt: | červen 2005 |
| Charakteristika výrobku: |
| Zvedák je určen pro zvedání nádoby pojízdného
mísiče 500 t nebo pro zvedání nádoby pojízdného mísiče 300 t, které jsou
provozovány v USS Košice. Zvedák je používán pro zvedání nádoby v případě, kdy je nutno vyvázat z mísiče blok podvozků pro jejich revizi nebo opravu. Pro zvedání je uvažováno s použitím pouze dvou zvedáků: nádoba bude zvednutá pouze na jedné straně -na této straně bude blok podvozků vyvázán z mísiče, druhá strana nádoby zůstává uložená na druhém bloku podvozků. Navržený zvedák pro zvedání nádoby mísiče je řešen ve dvou variantách:
|
| Parametry zařízení: | ||||||

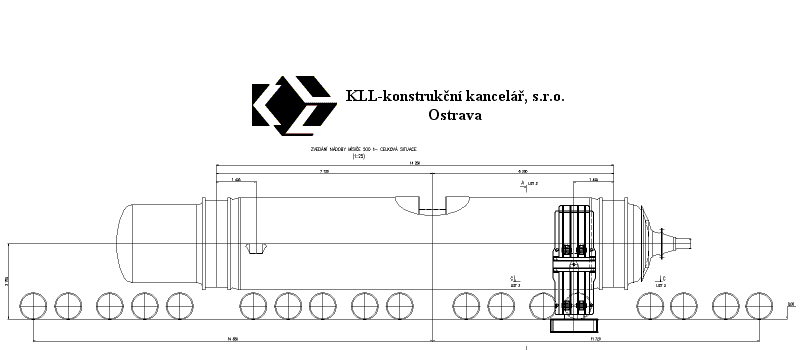

| HYDRAULICKÝ ZVEDÁK NÁDOBY | ||||||
| Nosnost zvedáku | 1300 | kN | ||||
| Zdvih zvedáku | 1100 | mm | ||||
| Příčný posun posuvného rámu | 400 | mm | ||||
| Rychlost zdvihu | 0,5 | m/min | ||||
| Nosnost hydraulického válce | 1350 | kN | ||||
| Tlak v hydraulickém válci | 22 | MPa | ||||
| Hmotnost OK zvedáku | 24 | t | ||||

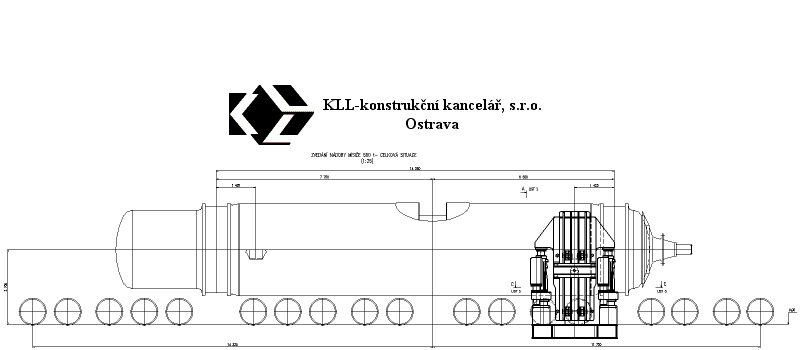

| MECHANICKÝ ZVEDÁK NÁDOBY | ||||||
| Nosnost zvedáku | 1300 | kN | ||||
| Zdvih zvedáku | 1100 | mm | ||||
| Příčný posun posuvného rámu | 400 | mm | ||||
| Rychlost zdvihu | 0,5 | m/min | ||||
| Nosnost jednoho šroubového zvedáku | 750 | kN | ||||
| Výkon motoru šroubového zvedáku | 18,5 | kW | ||||
| Otáčky motoru | 720 | 1/min | ||||
| Celkový výkon pro zvedání nádoby | 4x18,5=74 | kW | ||||
| Hmotnost OK zvedáku | 25 | t |
