PRIMÁRNÍ OSTŘIK OKUJÍ - NH, a.s. Ostrava - pro BKB Metal, a.s. Ostrava
| Kontrakt uzavřen: | květen 2001 | |||
| Projekce a konstrukce: | červen až červenec 2001 | |||
| Výroba: | NH Ostrava - leden až březen 2002 | |||
| Zahájení provozu: | duben 2002 |

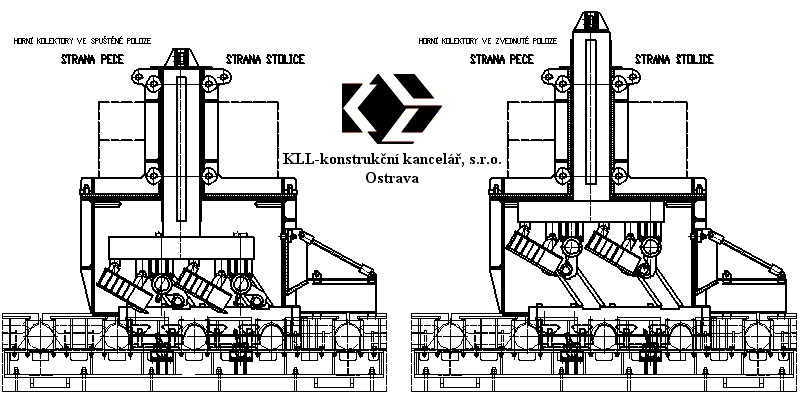

| Charakteristika výrobku: |
| Zařízení primárního
ostřiku okují je určeno pro odstranění okují z
horního a spodního povrchu bramy před jejím vstupem
do válcovací stolice. Zařízení se skládá z těchto základních dílů - spodní ostřik okují, horní ostřik okují, box ostřiku okují, napájení kolektorů a potrubí odvodu okují. Základem spodního ostřiku okují jsou dvě řady kolektorů přišroubované ke stávajícímu rámu válečkového dopravníku bram. Kolektor je tvořen tlustostěnnou trubkou s navařenými tryskami a přírubou pro přívod tlakové vody. Základem horního ostřiku okují jsou dvě řady kolektorů přišroubované ke spodní ploše svařovaného zvedacího rámu. Kolektory horního ostřiku jsou konstruovány obdobně jako kolektory spodního ostřiku. |
| Parametry zařízení: | ||||||
| Počet kolektorů | 2x horní + 2x spodní | |||||
| Typ trysek v řadě 1 | SCALEMASTER | |||||
| STANDARD | ||||||
| Typ trysek v řadě 2 | SCALEMASTER | |||||
| MINI | ||||||
| Počet trysek v kolektoru řady 1 | 19 | |||||
| Počet trysek v kolektoru řady 2 | 30 | |||||
| Zdvih horních kolektorů | 450 | mm | ||||
| Tlak ostřikové vody | 18 | MPa | ||||
| Celková spotřeba vody | 6 791 | l/min |
 KLL-konstrukční
kancelář, s.r.o.Ostrava |
REFERENČNÍ
LIST Vyrobeno podle projekční a dílenské dokumentace KLL |
