OTÁČENÍ LOŽISKOVÝCH TĚLES V BRUSCE - pro NH, a.s. Ostrava
| Kontrakt uzavřen: | říjen 2000 | |||
| Projekce a konstrukce: | listopad 2000 až leden 2001 | |||
| Výroba: | NH Ostrava - leden až březen 2001 | |||
| Zahájení provozu: | duben 2001 |
| Charakteristika výrobku: |

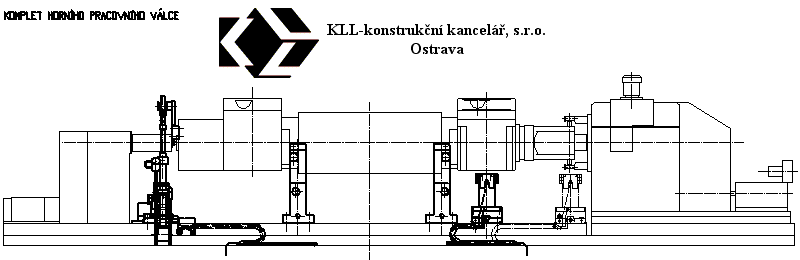

| Zařízení pro otáčení
ložiskových těles v brusce HERKULES je určeno pro
otáčení ložiskových těles na kompletu pracovních
válců válcovací stolice po jejich uložení do lunet
brusky. Zařízení otáčí ložiskovými tělesy na
straně operátora a to o 90°. Zařízení se skládá z těchto základních dílů - luneta 1, luneta 2, stolička 1, stolička 2, mechanizmus otáčení ložiskových těles, elektropříslušenství a hydraulických prvků. Komplet pracovního válce je uložen do lunet. Ložiskové těleso na straně pohonu je podepřeno stoličkou s hydraulickým zdvihem. Ložiskové těleso na straně operátora je spojeno s hydraulickým válcem a otočeno o 90°. Po otočení je pod ložiskové těleso posunuta stolička s hydraulickým pojezdem a zdvihem, která podepře otočené ložiskové těleso. |
| Parametry zařízení: | ||||||
| Úložný průměr lunet | 705 | mm | ||||
| Nosnost stoličky | 100 | kN | ||||
| Rychlost pojezdu stoličky | 100 | mm/s | ||||
| Rychlost zdvihu stoličky | 10 | mm/s | ||||
| Zdvih stoličky | 100 | mm | ||||
| Max. síla ve válci mech. otáčení | 30 | kN | ||||
| Zdvih válce mechanismu otáčení | 800 | mm | ||||
| Rychlost zdvihu válce mech. otáčení | 100 | mm/s |
 KLL-konstrukční
kancelář, s.r.o.Ostrava |
REFERENČNÍ
LIST Vyrobeno podle projekční a dílenské dokumentace KLL |
